Реестр бизнес-процессов

Функциональность

Наименование сервиса в среде оркестрации микросервисов: qbpmcockpit

Пример ссылки на Swagger: http://qbpmcockpit.<полное имя неймспейса>/qbpmcockpit/swagger-ui/#/

Приложение предназначено для хранения информации о внедренных в организации бизнес процессах, включая ответственных за поддержку и исполнение процесса, ключевых показателях процесса, а также предоставляет интерфейс единой точки доступа к информации о процессе в модулях платформы (Реестр бизнес процессов, Мониторинг бизнес процессов и др). Интерфейс приложения позволяет работать с выполняемыми в системе бизнес-процессами, предоставляет информацию о запущенных и исполненных процессах, и процессах с инцидентами.

Назначение приложения

Приложение предназначено для централизованного управления бизнес-процессами организации, их проектирования, публикации в различные микросервисы, а также дальнейшей отладки и мониторинга.

Бизнес-возможности

• Единый реестр процессов организации, сгруппированный по предметным областям.
• Low-code инструментарий для проектирования диаграмм бизнес-процессов в нотации BPMN 2.0 и диаграмм бизнес-правил в нотации DMN.
• Управление версионностью бизнес-процессов, включая детальное сравнение версий процессов в визуальной форме.
• Согласование бизнес-процессов прямо в инструментарии платформы.
• Автоматическая валидация корректности проектирования бизнес-процессов.
• Интеграция с внешними системами через REST, SOAP, GRPC и брокер сообщений Kafka.
• Создание типовых и клиентских процессов по шаблонам.
• Контроль исполнения бизнес-процесса.

Основные возможности

Приложение предоставляет доступ к единому реестру бизнес-процессов, их проектированию, отладке и публикации в микросервисы.

Функциональные свойства

• Просмотр, создание и редактирование диаграмм бизнес-процессов (BPMN 2.0).
• Просмотр, создание и редактирование диаграмм бизнес-правил (DMN).
• Просмотр, создание и редактирование диаграмм бизнес-процессов хореографии (BPMN 2.0).
• Ведение централизованного реестра бизнес-процессов и бизнес-правил.
• Ведение истории версий и их сравнение.
• Настройка исполнения бизнес-процессов.
• Импорт и экспорт диаграмм.
• Публикация диаграммы для исполнения.
• Запуск исполнения диаграммы в тестовом режиме.
• Формирование и использование шаблонов бизнес-процессов и бизнес-правил.
• Разграничение прав доступа на группы процессов и процессы в реестре.
• Пошаговая отладка бизнес-процессов (debug-режим).
• Выявление ошибок исполнения процесса.
• Миграция экземпляров процесса между версиями бизнес-процесса.
• Создание сценариев использования на основе BPMN-диаграммы.

Пользователи приложения

• Разработчик
• Администратор
• Тестировщик
• Бизнес-архитектор
• Системный архитектор
• Бизнес-технолог
• Сотрудники службы поддержки
• Аналитик

Для работы с модулем необходимо зайти в платформу Q.BPM и пройти авторизацию под пользователем обладающим соответствующей ролью.

В главном меню для пользователя доступен раздел "Реестр-бизнес процессов".

Интерфейс

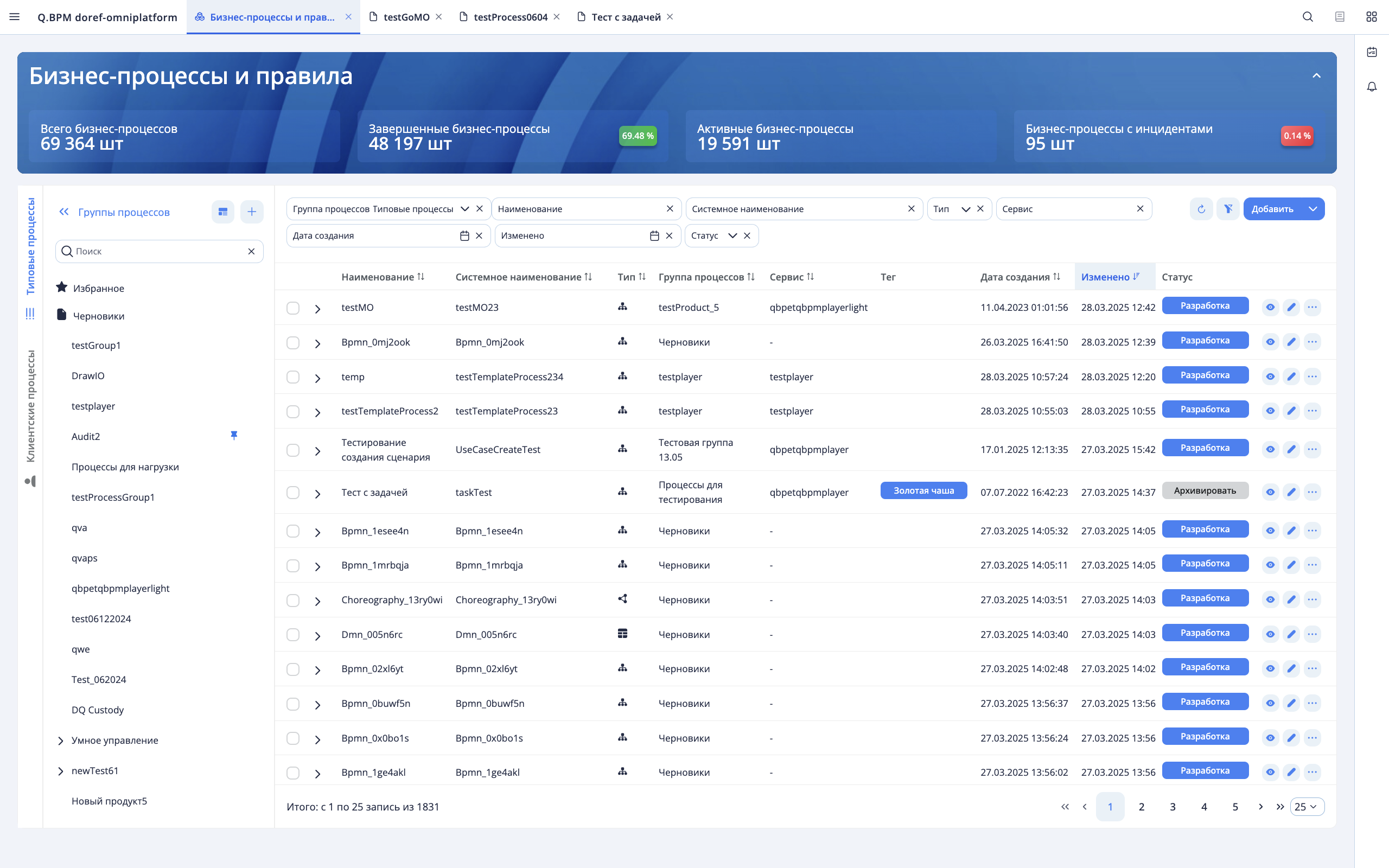

Список бизнес-процессов и правил

Интерфейс «Бизнес-процессы и правила» предназначен для работы с бизнес-процессами и бизнес-правилами платформы и состоит из блоков:

• Баннер статистики по процессам.
• Список бизнес-процессов и бизнес-правил.
• Фильтры бизнес-процессов.
• Дерево групп процессов.

Блок статистики «Бизнес-процессы и правила»

В сворачиваемом блоке отображается статистика по существующим бизнес-процессам:

• Всего бизнес-процессов - общее количество бизнес-процессов.
• Завершенные бизнес-процессы - количество завершенных бизнес-процессов.
• Активные бизнес-процессы - количество активных бизнес-процессов.
• Бизнес-процессы с инцидентами - количество инцидентов по бизнес-процессам.

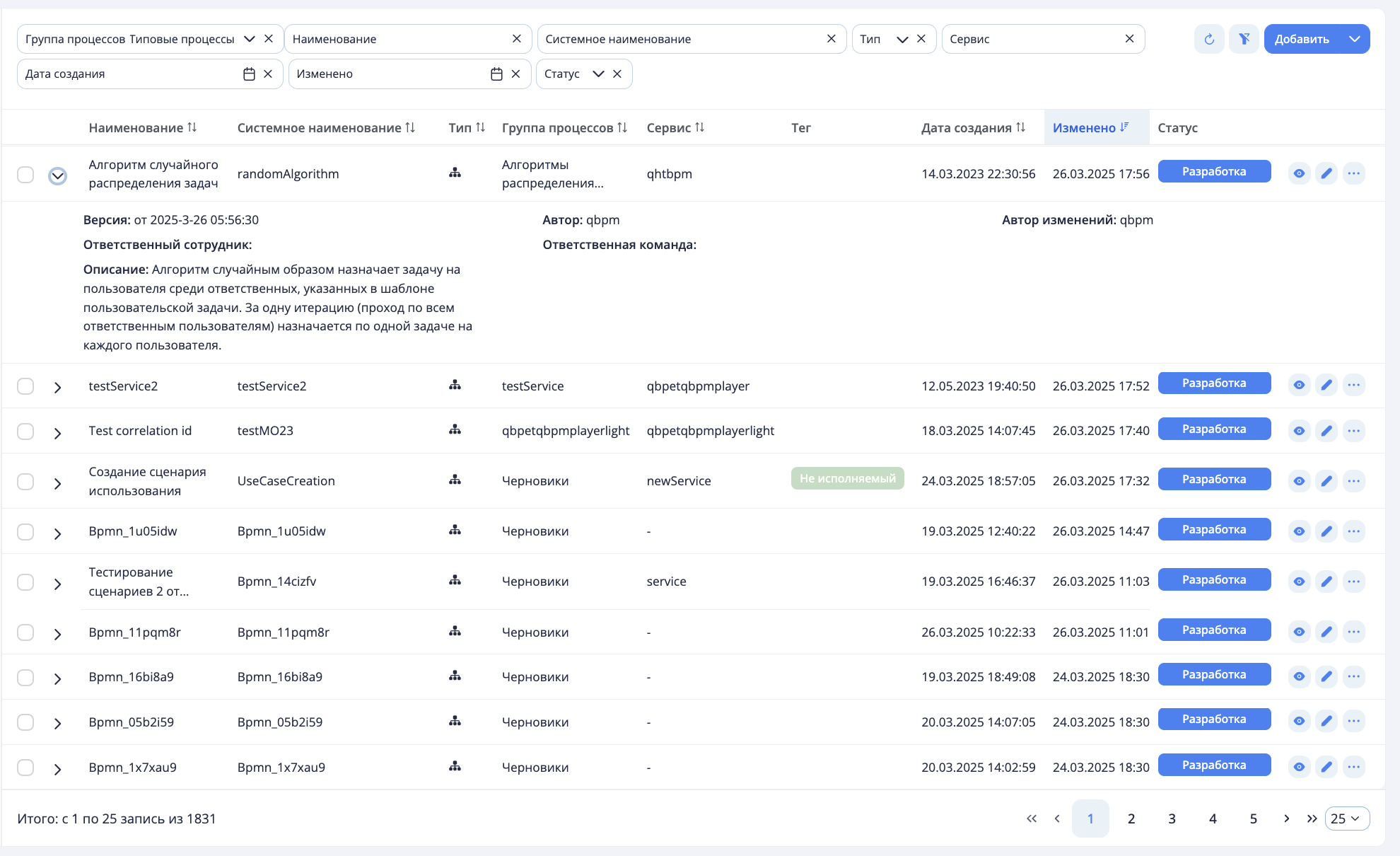

Список бизнес-процессов и правил

В списке бизнес-процессов отражена основная информация по бизнес-процессам и бизнес-правилам. По каждому из параметров таблицы настроена сортировка значений по нажатию на заголовок столбца. Для просмотра детальной информации о диаграмме нужно развернуть строку диаграммы - отобразится информация о диаграмме:

• Версия - номер версии (если диаграмма была опубликована) и дата последних изменений.
• Автор - пользователь, создавший диаграмму.
• Автор последних изменений - пользователь, который последним редактировал диаграмму.
• Ответственный сотрудник - ФИО сотрудника, который ответственен за бизнес-процесс или правило.
• Ответственная команда - наименование команды, которая ответственна за бизнес-процесс или правило.
• Описание - описание бизнес-процесса или правила диаграммы.

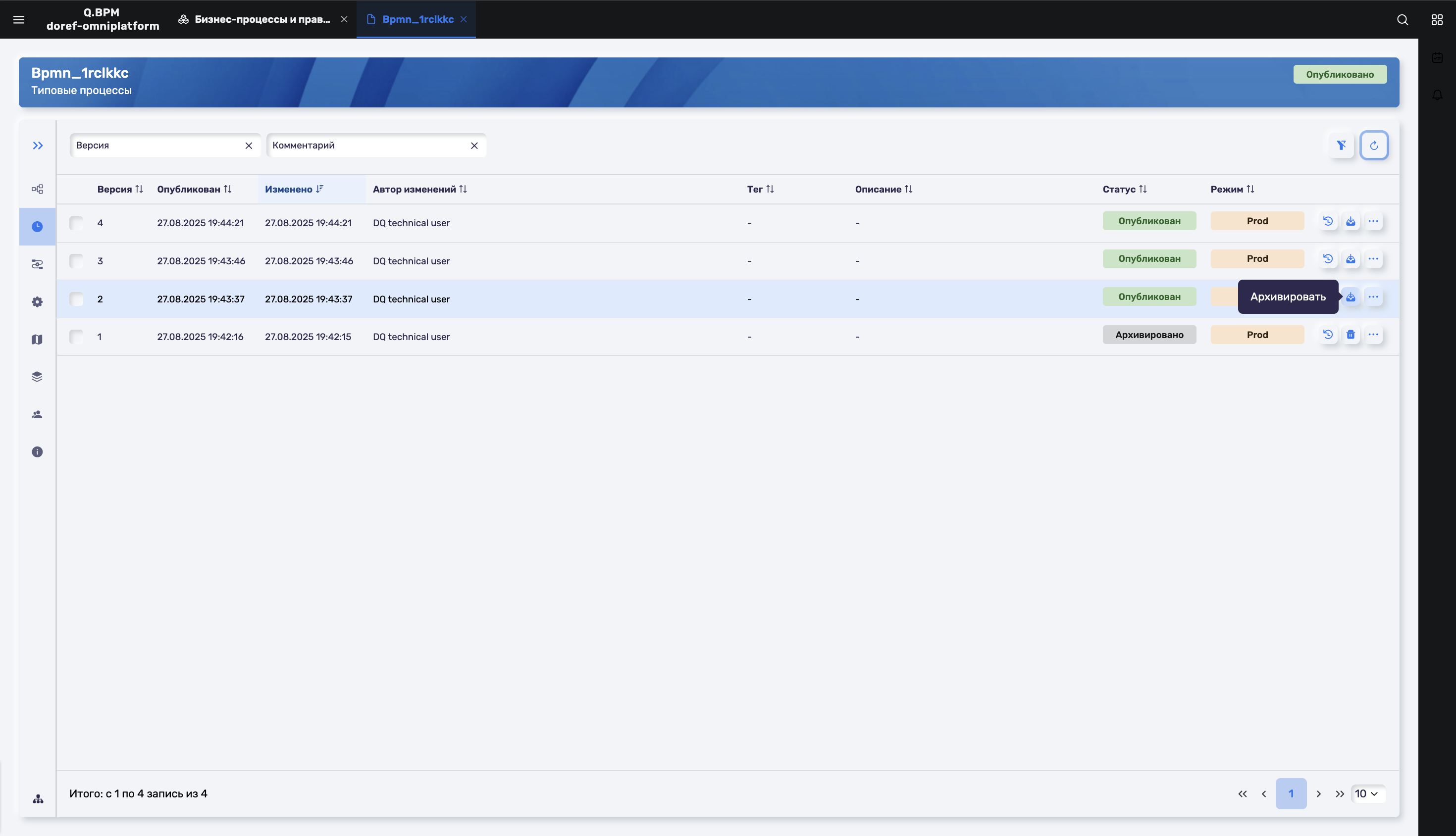

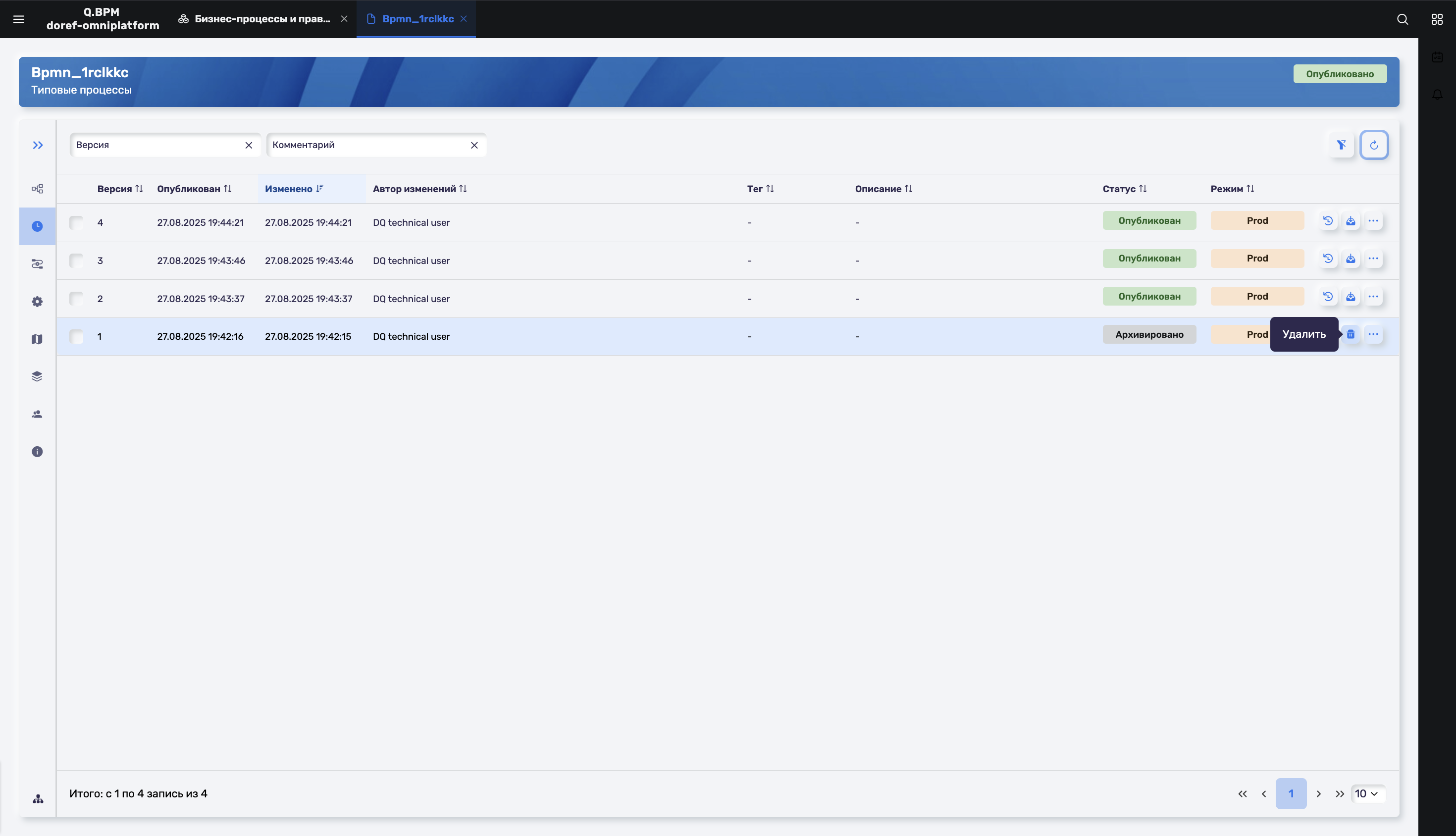

Для перехода к схеме диаграммы нужно нажать кнопку «Посмотреть» в строке списка нужной версии диаграммы - откроется новая вкладка со схемой бизнес-процесса/правила.

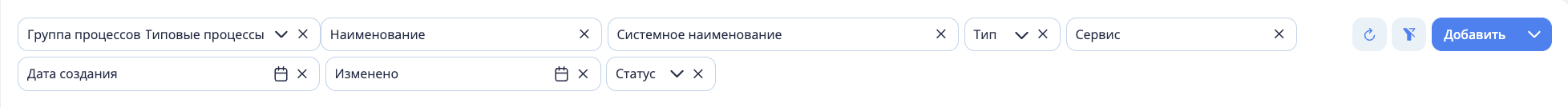

Фильтрация

По каждому из основных параметров процессов настроена фильтрация:

• Группы процессов.
• Наименование.
• Системное наименование.
• Тип.
• Сервис.
• Дата создания.
• Дата изменения.
• Статус.

Фильтр применяется в момент ввода значения.

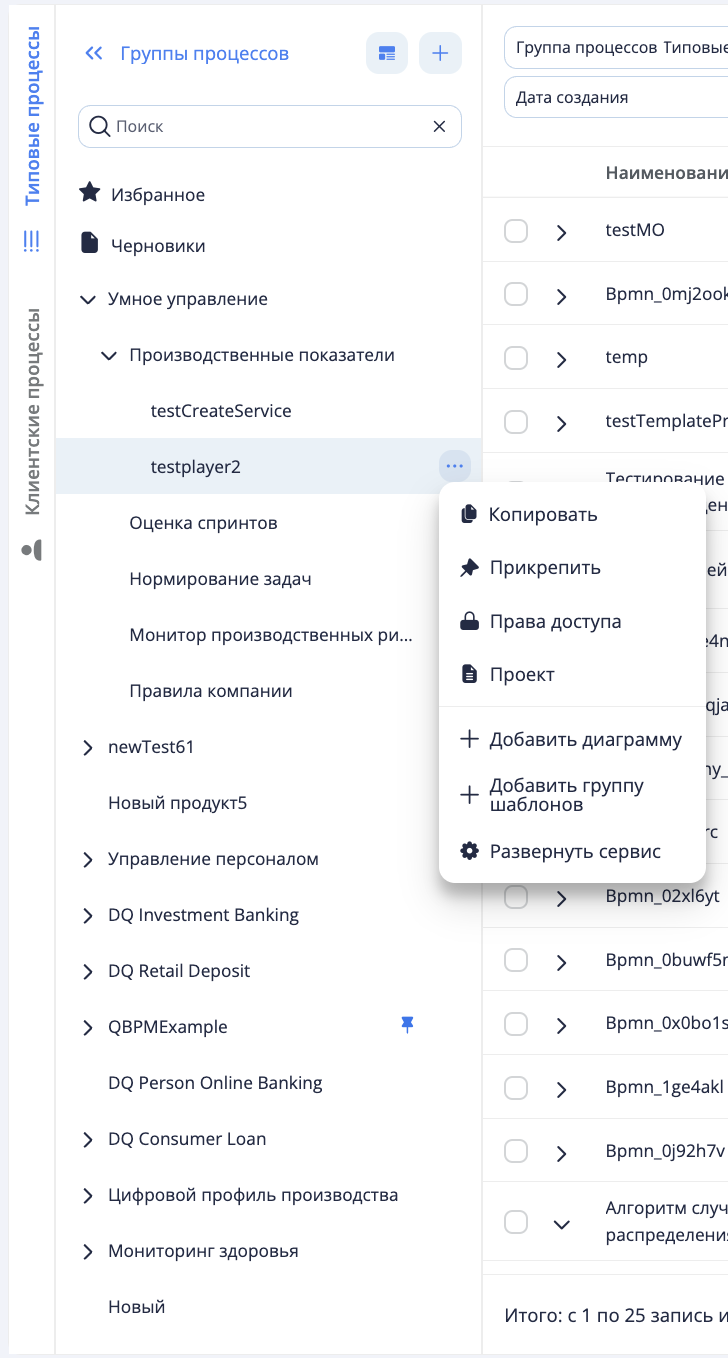

Дерево групп процессов

В боковой панели содержится список групп бизнес-процессов. Группы процессов разделены на 2 раздела: "Типовые процессы" и "Клиентские процессы". По умолчанию в списке групп процессов отображаются типовые группы процессов. Для просмотра процессов группы нужно нажать на группу процесса - список процессов отфильтруется с учетом выбранной группы.

Для просмотра процессов группы нужно нажать на группу процесса - список процессов отфильтруется с учетом выбранной группы.

Группы процессов могут иметь дочерние группы. Для просмотра дочерних групп нужно нажать на стрелку слева от наименования группы - под корневой группой отобразится список дочерних групп.

В группах процессов с типами "Платформа Q.BPM", "PBC Q.Archer" и "Сервис Q.Archer" доступно контекстное меню, с помощью которого можно добавить подгруппу, добавить группу шаблонов или настроить права доступа. Добавление подгруппы процессов недоступны для групп процессов типа "PBC Q.Archer".

Для быстрого доступа к наиболее используемым диаграммам над списком групп процессов находятся разделы:

• Избранное - показывает в списке бизнес-процессов избранные диаграммы.
• Черновики - показывает список черновиков пользователя.
• Прикрепленные группы - список прикрепленных групп процессов пользователя.

Добавление новой диаграммы

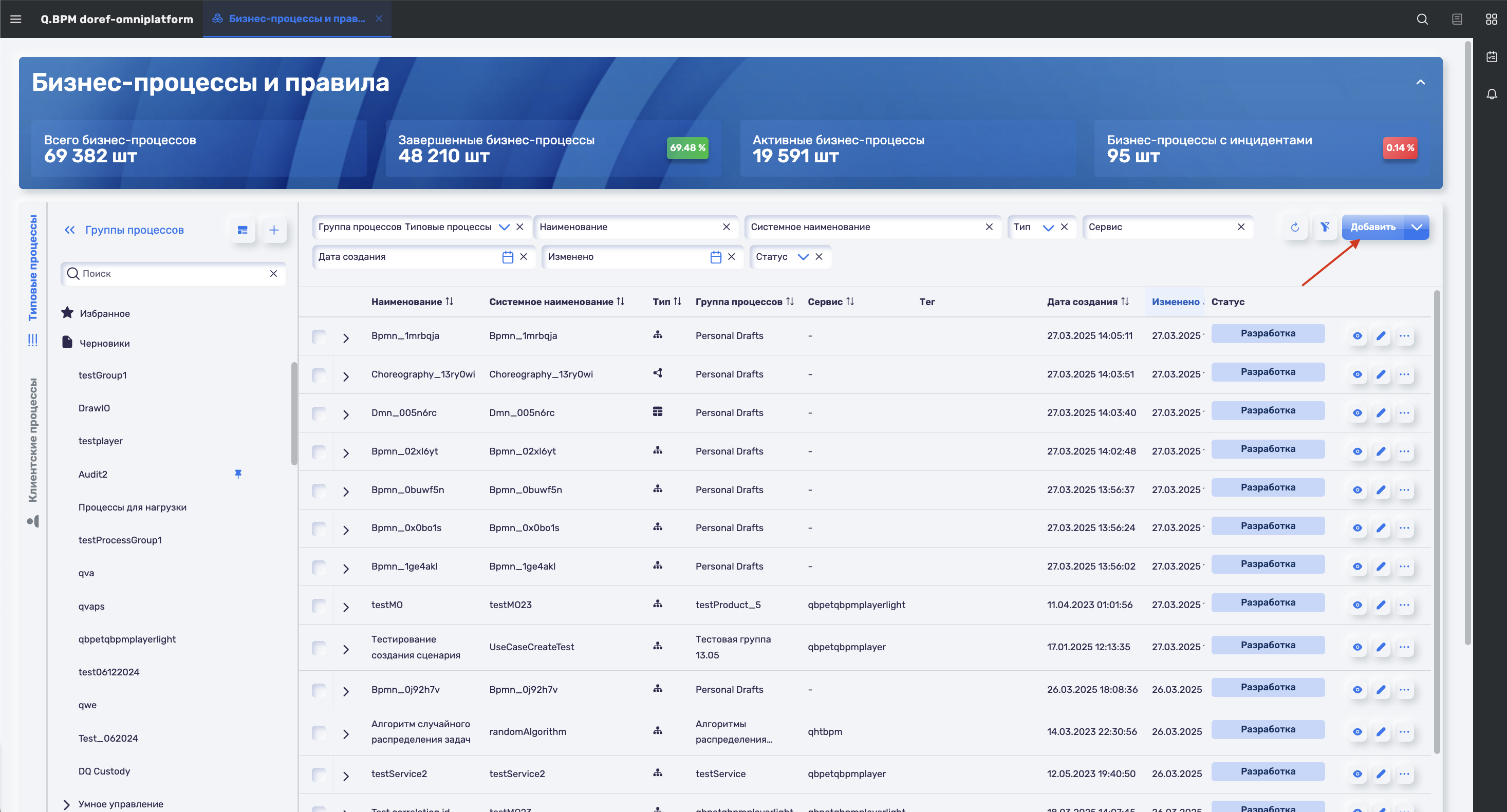

Для добавления новой диаграммы нажмите соответствующую кнопку блоке фильтров над списком диаграмм.

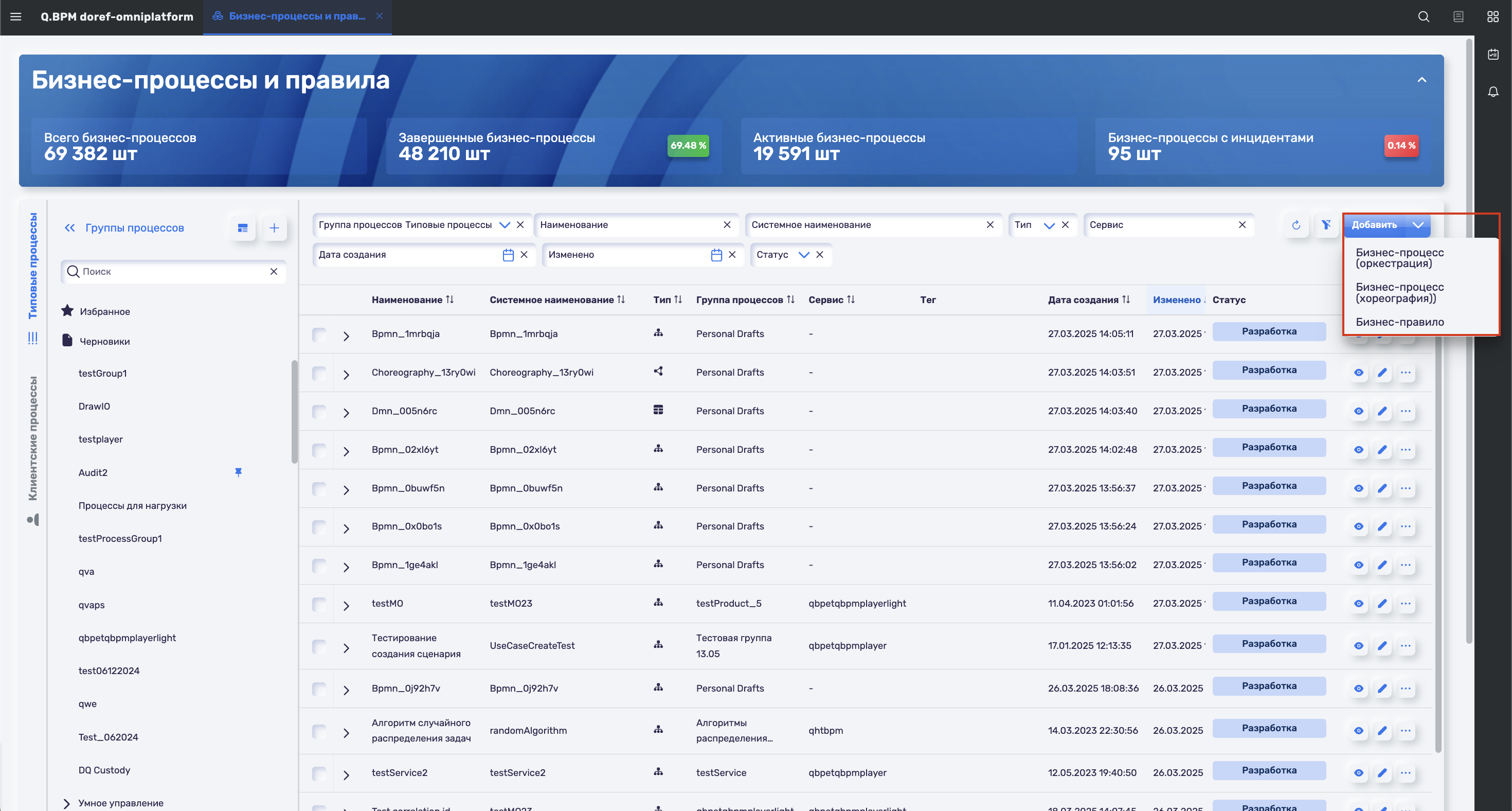

В блоке фильтров над списком диаграмм находится кнопка "Добавить" с выпадающим списком:

• Бизнес-процесс (оркестрация)
• Бизнес-процесс (хореография)
• Бизнес-правило (DMN)

Диаграмма создается в новой вкладке в режиме черновика с включенным режимом редактирования. Наименование для диаграммы формируется автоматически по названию пула.

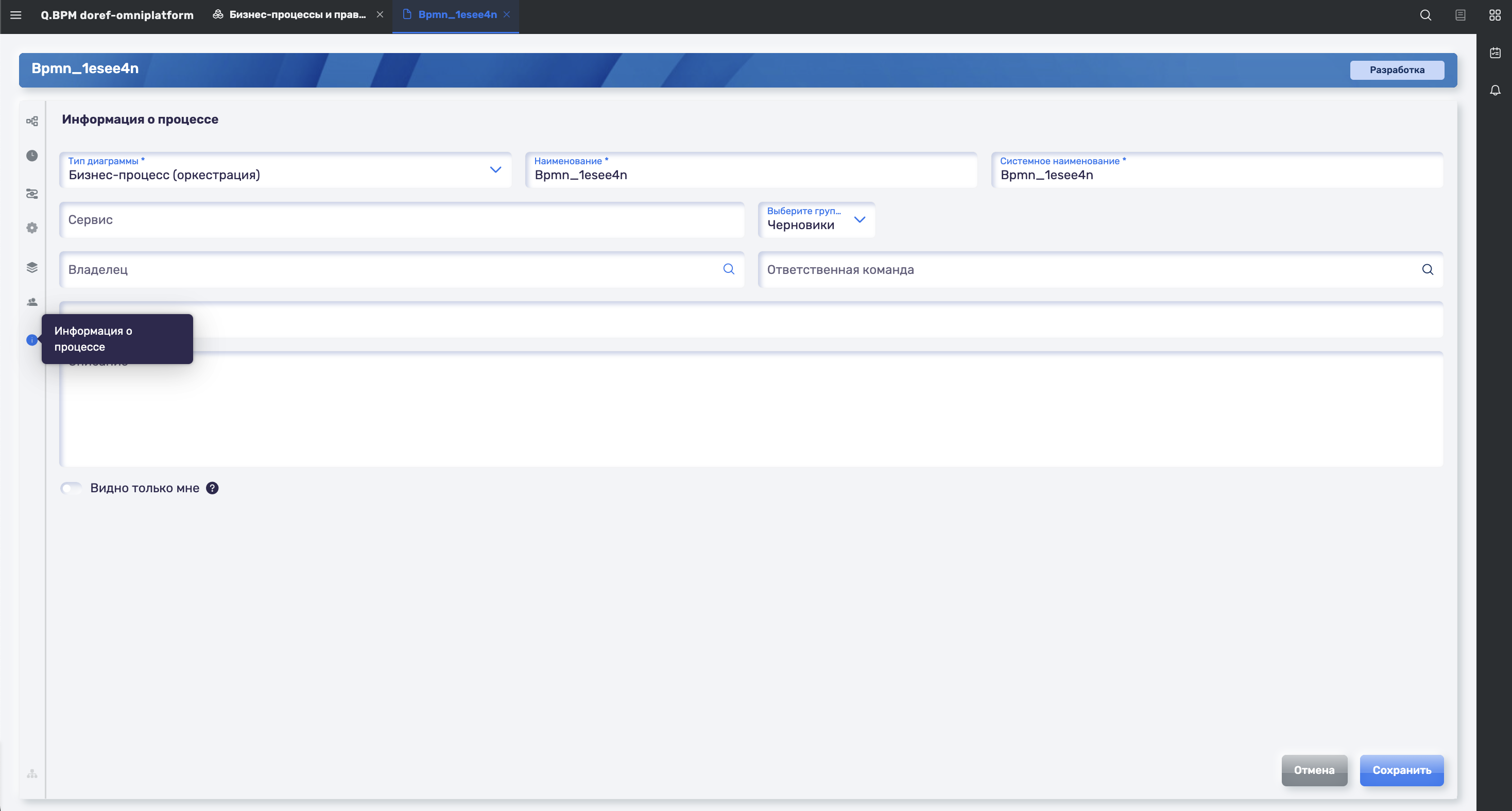

Изменить наименование диаграммы, указать сервис исполнения (Q.BPM Player) и задать остальные свойства можно на вкладке "Информация о процессе". После внесения изменений нажмите кнопку "Сохранить".

Для публикации диаграммы необходимо создать группу процессов и сервис исполнения

Сценарии использования

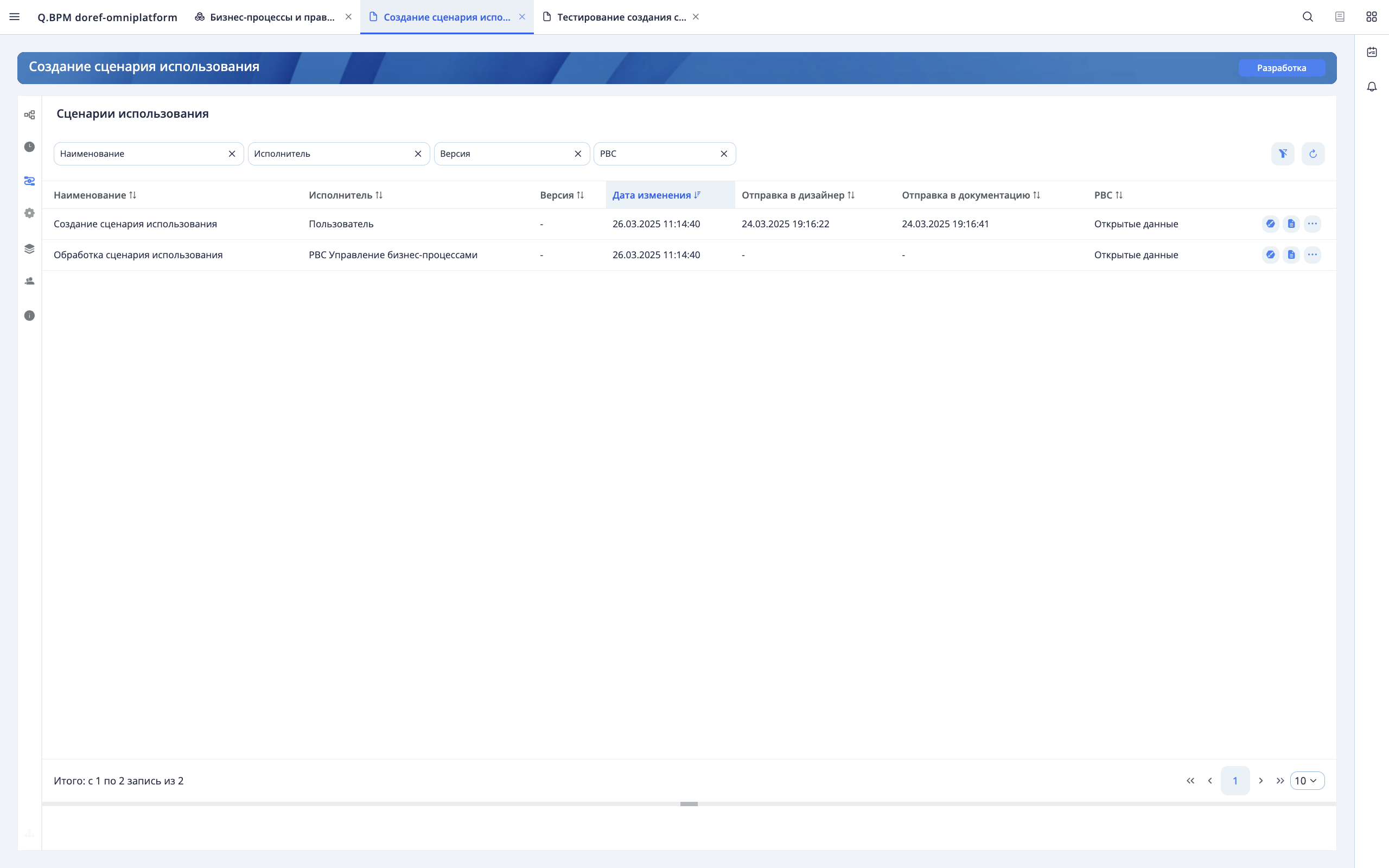

Интерфейс раздела карточки диаграммы «Сценарии использования» предназначен для работы со списком сценариев использования разных версий диаграмм:

• Просмотр и редактирование данных сценария использования.
• Фильтрация и сортировка списка.
• Отправка сценария использования в Дизайнер пользовательского интерфейса для проектирования страниц.
• Отправка сценария использования в Пользовательскую документацию.
• Удаление документа сценария из Пользовательской документации.

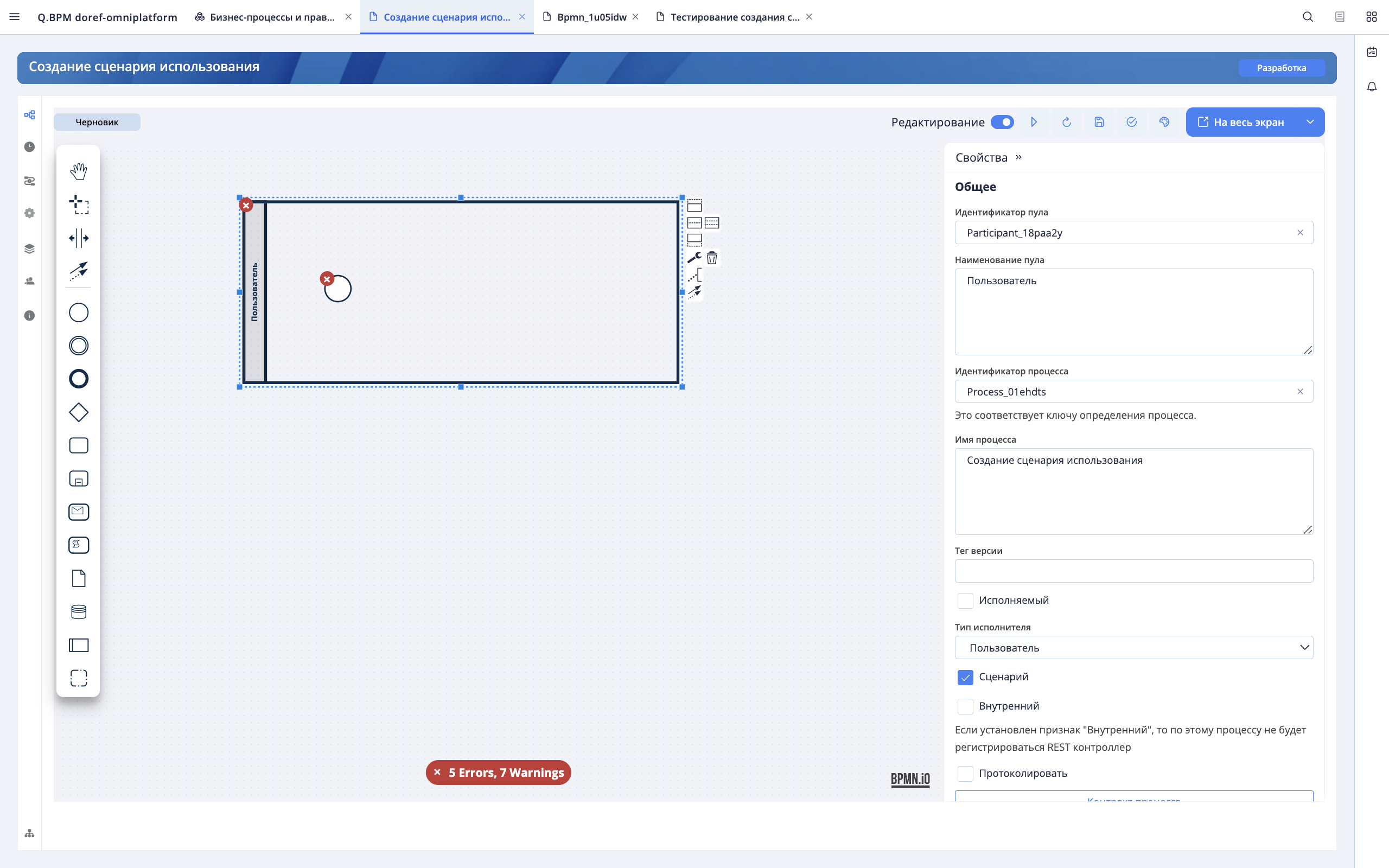

Добавление сценария использования на диаграмму

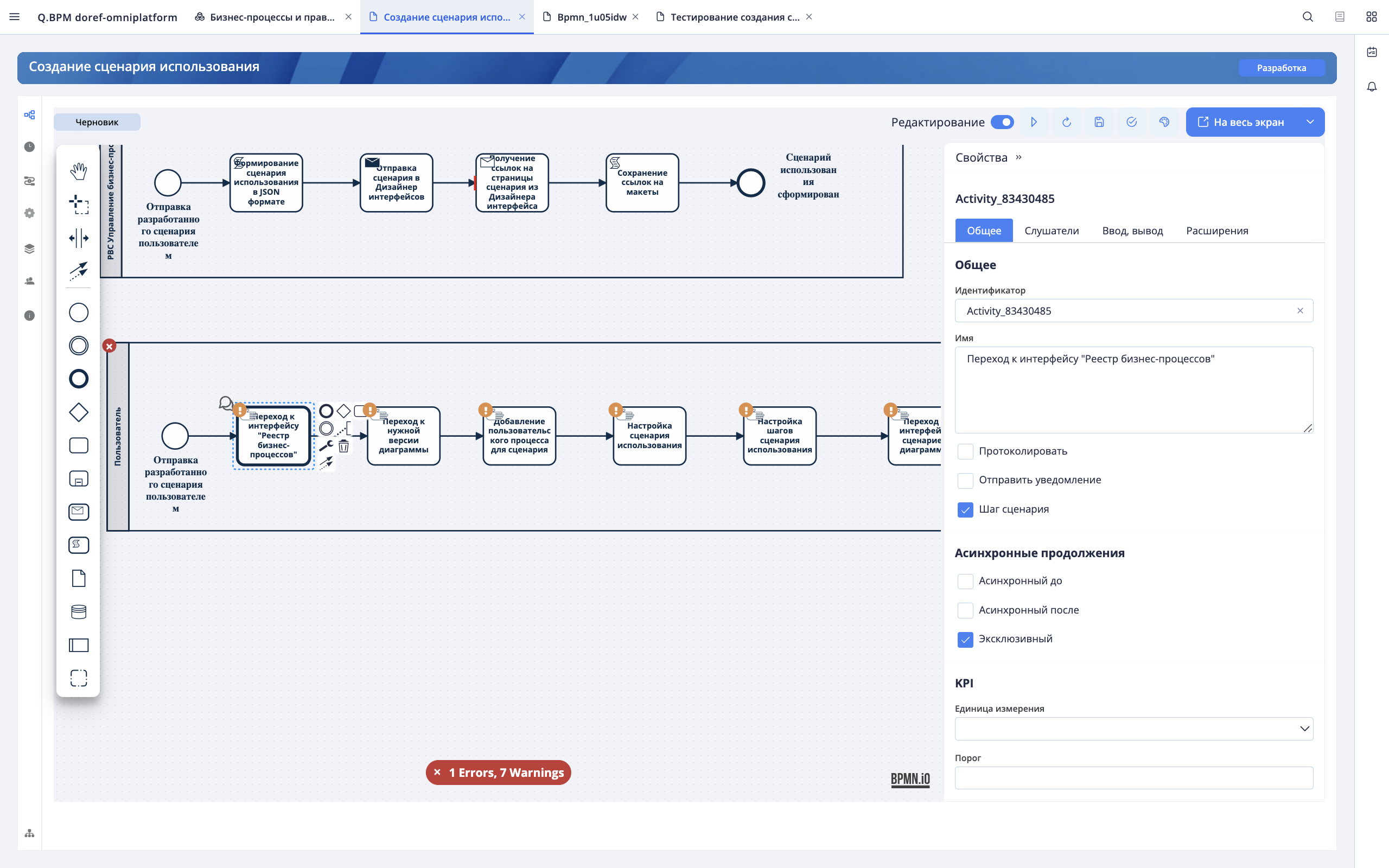

Для добавления сценария использования на версию диаграммы необходимо в режиме редактирования добавить пул (дорожку) процесса, выделить дорожку и открыть панель свойств. На панели свойств в разделе "Общие" снять флаг "Исполняемый" и установить тип исполнителя "Пользователь". В панели свойств для пула появится флаг "Сценарий". После установки флага сценария создается сценарий.

Далее в дорожке отрисовывается процесс для пользователя с помощью привычных элементов BPMN. Чтобы включить шаги процесса в сценарий, нужно перейти к свойствам шага процесса в раздел "Общие" и установить флаг "Шаг сценария".

Добавление описания в сценарий использования

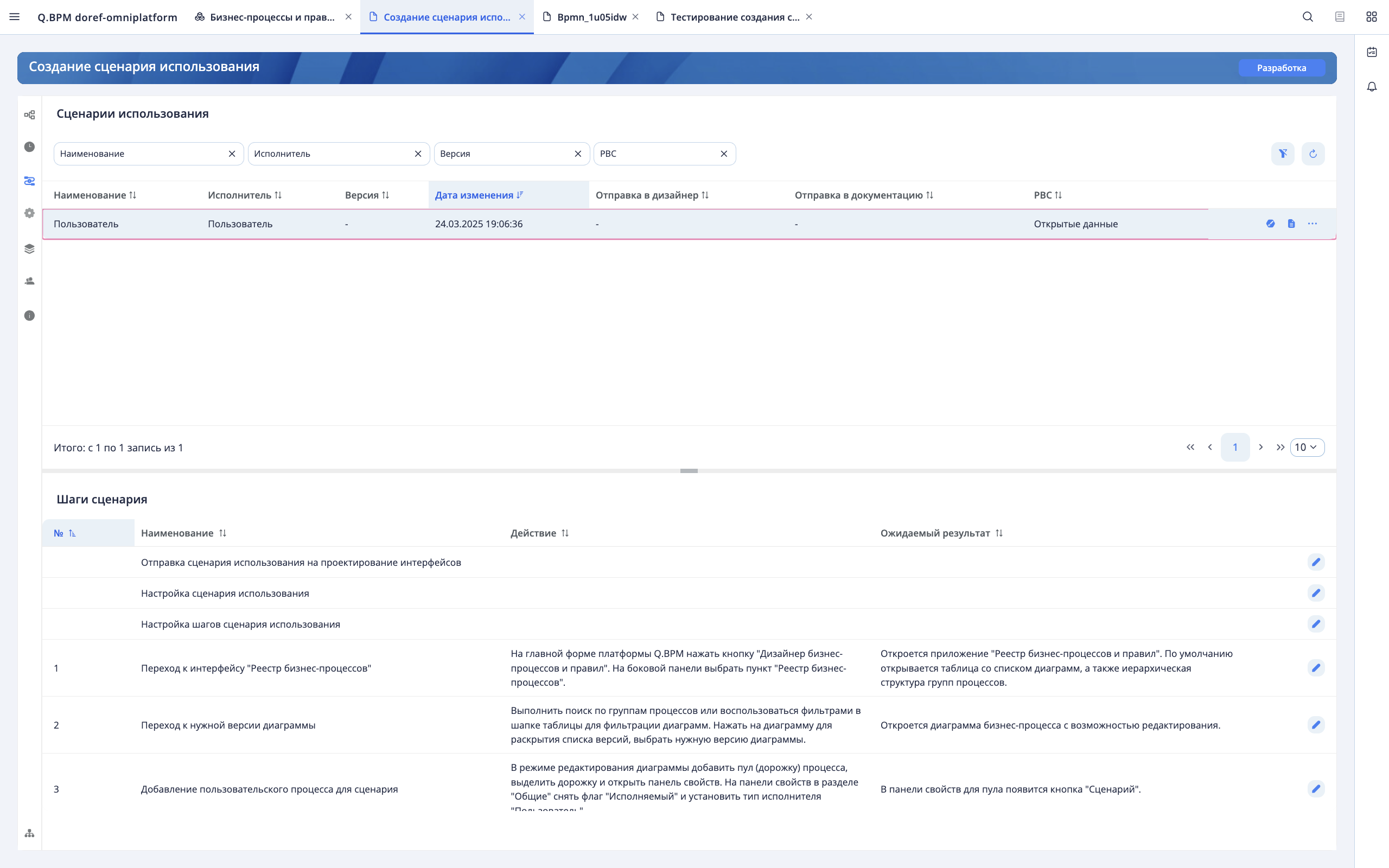

После завершения создания цепочки действий пользователя по сценарию и добавить описание к шагам действий, нужно перейти в раздел "Сценарии использования" карточки версии диаграммы. В разделе отображается список сценариев диаграммы. По умолчанию отображается список для текущей версии. Чтобы просмотреть список шагов по сценарию, нужно выбрать сценарий из списка - в нижней части экрана откроется список его шагов.

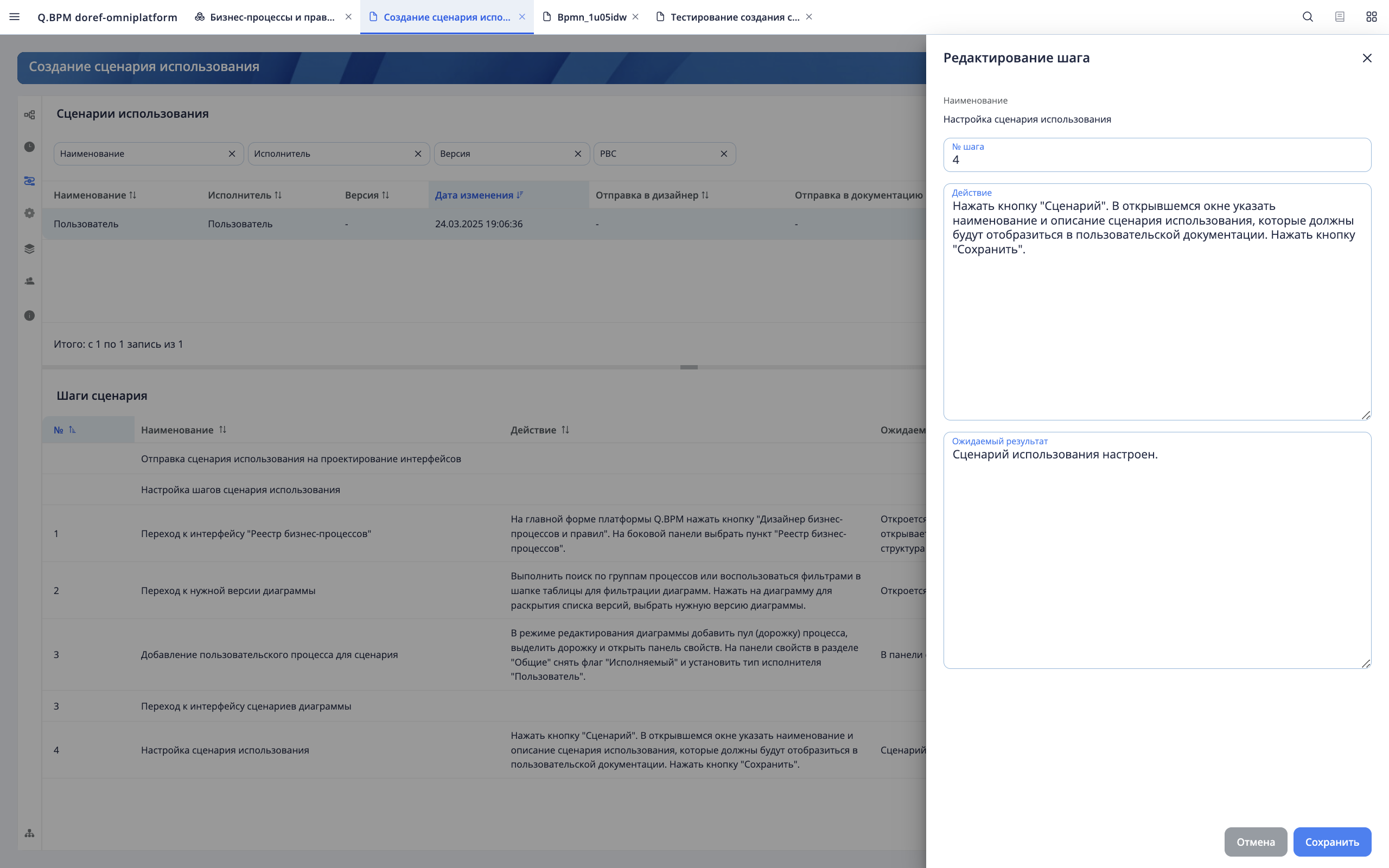

Для добавления описания действий и ожидаемых результатов шагов нужно нажать на кнопку редактирования, после чего ввести данные в открывшуюся боковую панель и нажать кнопку "Сохранить".

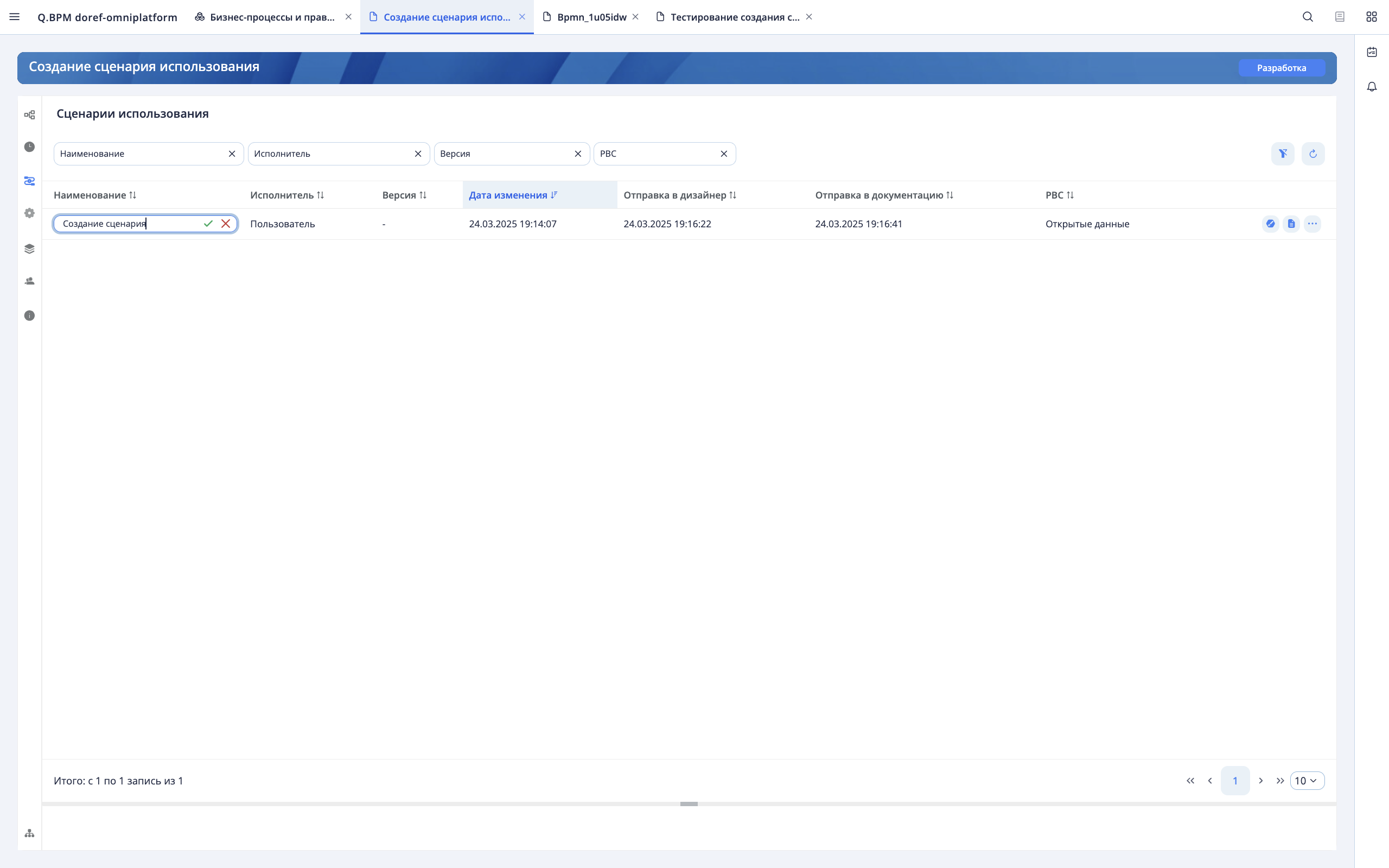

Для того, чтобы закрыть список шагов, нужно повторно нажать на сценарий. Перед отправкой сценария использования на проектирование пользовательского интерфейса указываются название, описание и PBC сценария с помощью инлайн-редактирования.

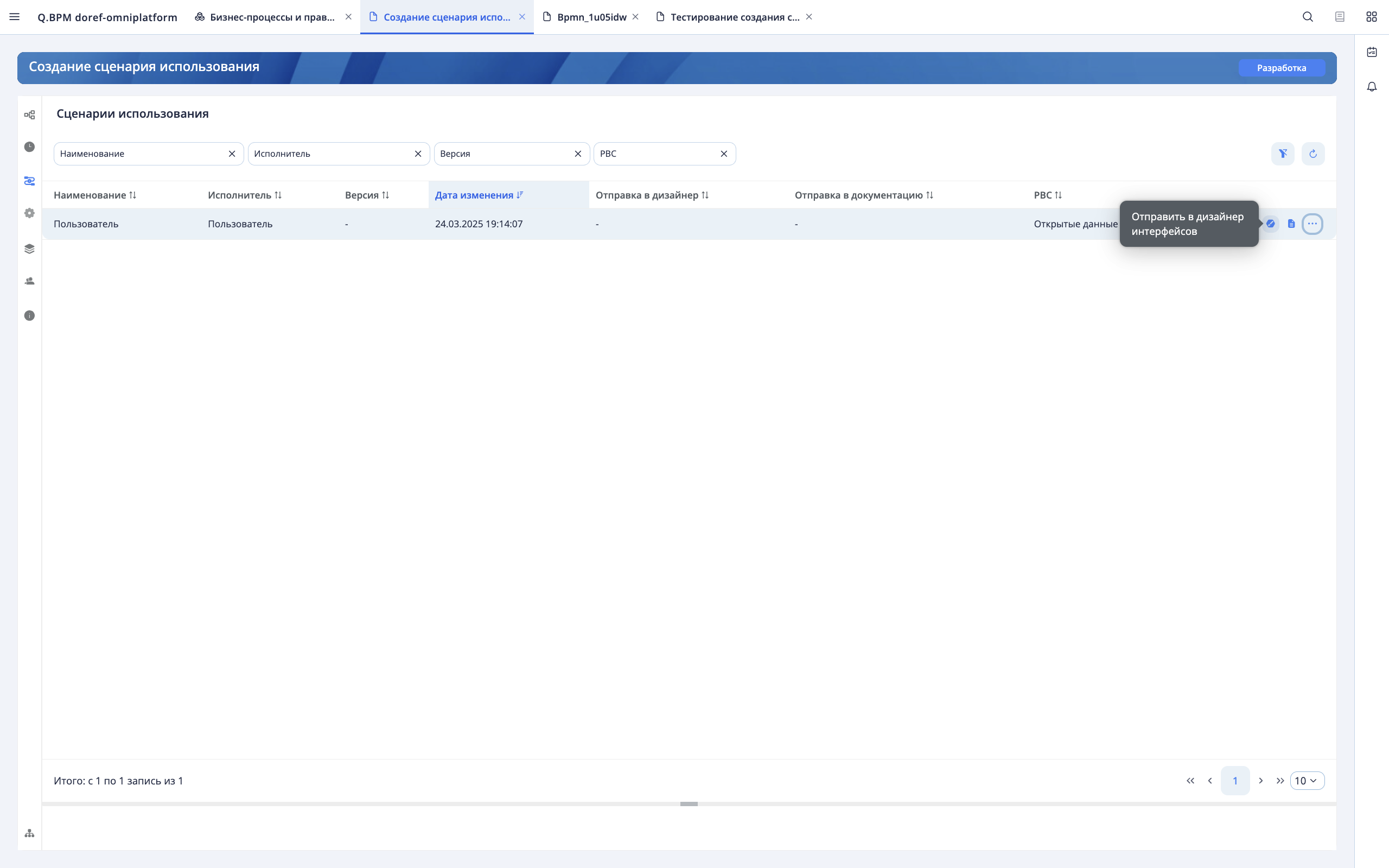

Отправка сценария использования в PBC "Дизайнер пользовательского интерфейса"

Для отправки сценария использования в PBC "Дизайнер пользовательского интерфейса", нужно нажать кнопку "Отправить в дизайнер интерфейсов". В Дизайнере пользовательского интрефейса в папке указанного PBC появится цепочка сценария для связывания шагов со страницами интерфейса.

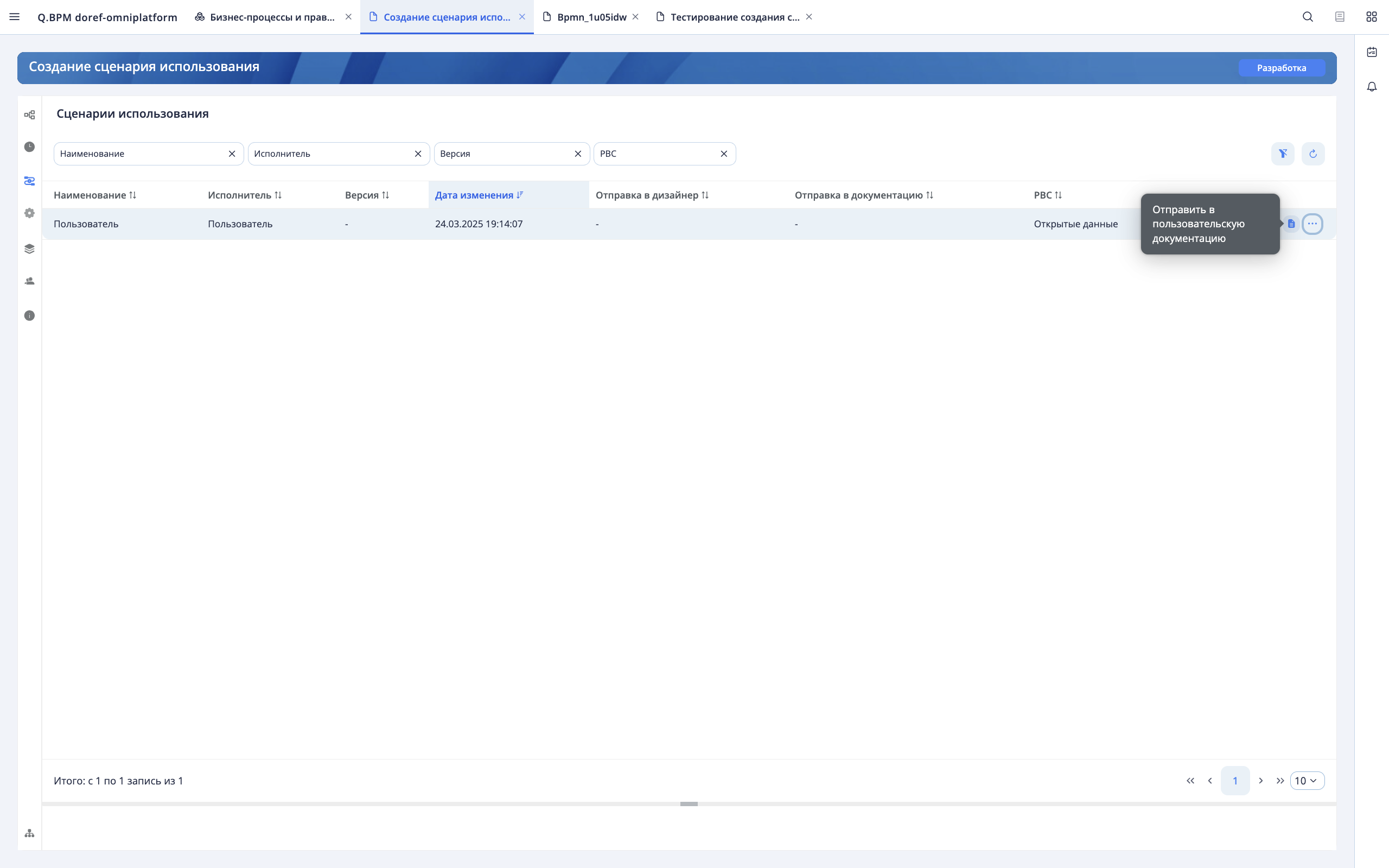

Отправка сценария использования в PBC "Пользовательская документация"

Для формирования документации по сценарию в PBC "Пользовательская документация", нужно нажать кнопку "Отправить в пользовательскую документацию". В Пользовательской документации в указанном в сценарии PBC в разделе "Сценарии использования" появится отправленный сценарий.
